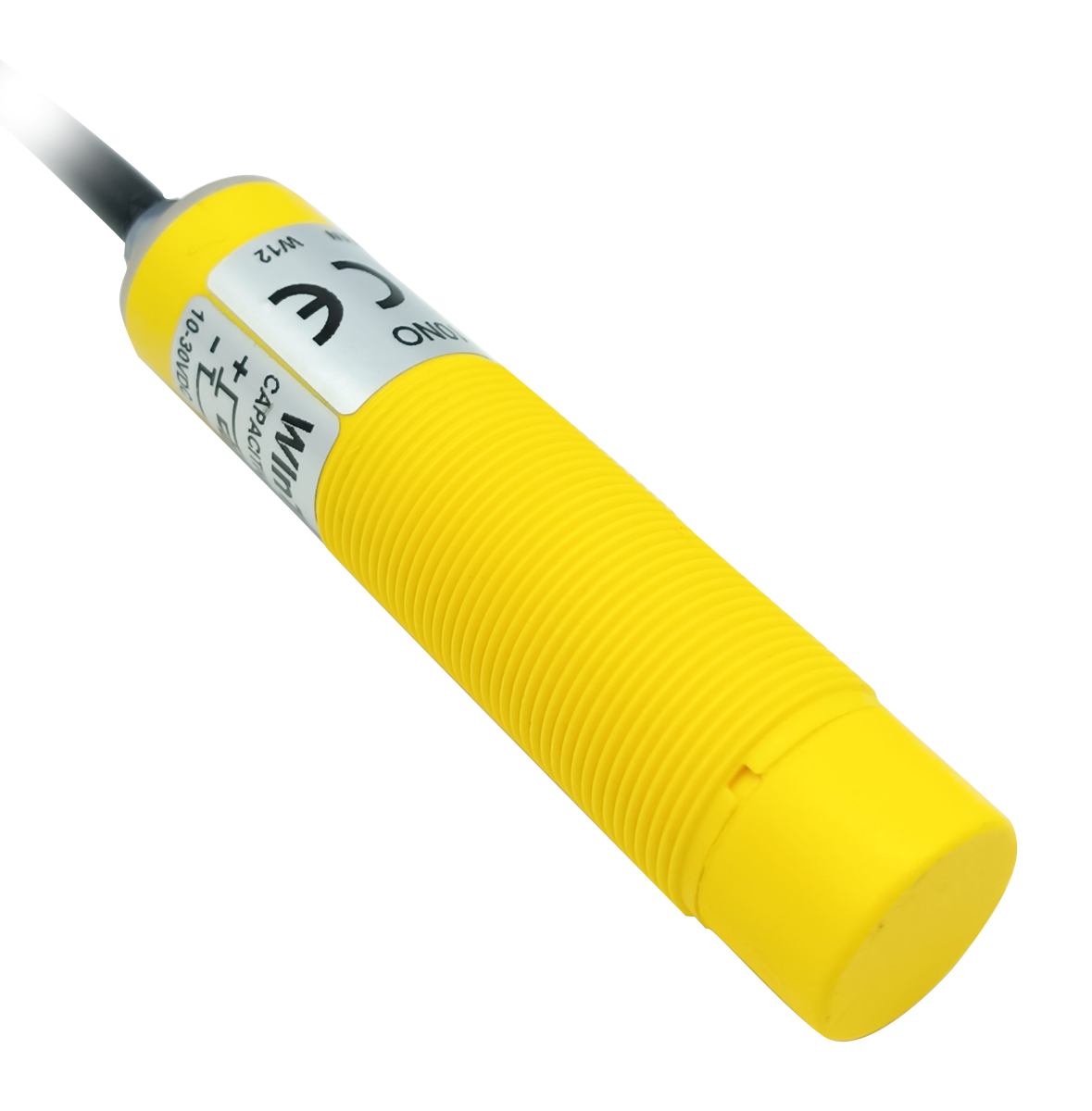

CPDM18 Series – PROXIMITY SENSOR SERIES

✓ 防護等級 IP67,防水耐油

✓ 超韌性耐酸鹼PBT外殼

✓ 全系列: 換裝方便,多種接線方式

✓ DC三線式 / DC二線式 / AC二線式

型錄下載

型錄下載PDF

聯絡我們

聯 繫 詢 價

選型指南

ModelDetecting distance（mm）Control outputOperation modeOutput ModeProtective structureTypeConnectionTube Length
CPTM0801NO1mmNPNLight onOpen CollectorIP67Shield2M cable36mm
CPTL0803PCP3mmPNPDark on Open CollectorIP67UnshieldM12 4Pin Connector50mm

訂購型號

CPT

詳細規格

Model CPTM08 / CPSTM08(SUS)ShieldUnshield
標準檢測物體8x8x1mm
操作指示燈紅色LED
動作模式Light ON (NO) / Dark ON (NC)
保護等級IEC 規格 IP 67 / JEM規格 IP67g （耐浸形，耐油形）
輸出方式DC三線式
檢出距離1mm / 2mm / 3mm / 4mm 1mm / 2mm2mm /3mm / 4mm
應差距離檢測距離的10% 以下
迴路保護極性迴路保護、短路保護、突波吸收保護
工作電壓10-30V DC
漏洩電流<13mA
負載電流150mA MAX
應答週波數1000Hz
使用周圍溫度動作時 -25℃ to 70℃ ，保存時 -30℃ to 80℃ （但不可結冰，結霧 ）
使用周圍濕度35 to 95 % RH ，保存時 35 to 95 % RH
溫度影響在-25℃ to 70℃溫度範圍內，在-30℃ to +80℃溫時的檢測距離變化在±15%
電壓影響在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內
絕緣阻抗50MΩ以上（DC 500V MEGA）充電部和外殼間
耐衝擊係數500 m/S （約50g）X,Y,Z 各方持續 3 次
耐振動係數10-55 Hz ; 1.5mm X,Y,Z 各方持續 2 小時
耐電壓直流開閉型: AC1000V 50 / 60Hz 1min 充電部和外殼間 交流開閉型: AC4000V 50 / 60Hz 1min 充電部和外殼間
接線方式/材質導線引出型 : 3C / 4.8 Ø * 2M PVC 耐油電線 / 2C / 4.8 Ø * 2M PVC 耐油電線 C型 - M12連接器型 : PP P型 - 快速接頭型 : PVC
材質外殼：不鏽鋼 / 銅鍍鎳 ; 檢測面: PBT強化塑膠 固定件:銅鍍鎳
重量導線引出型: 40g M12歐規連接型:20g 快速接頭型: 57g

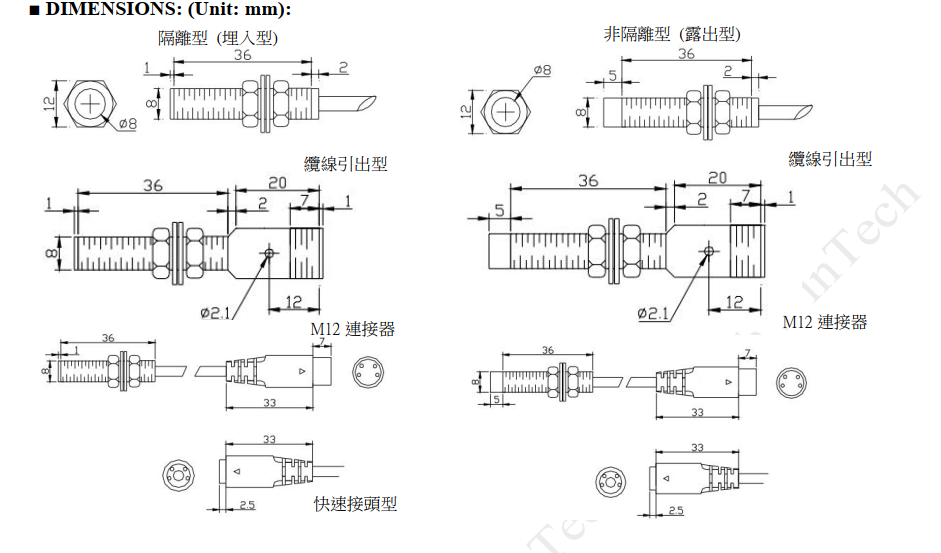

產品尺寸

CPTM08系列-齊平型

下載圖檔

CPTM08系列-露出型

下載圖檔
