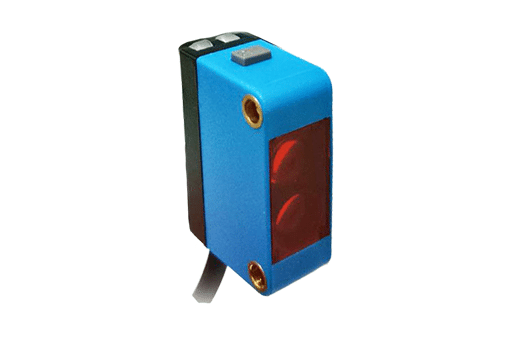

PECD Series – CCD Smart photoelectric sensor

• 應用範圍廣泛,包含透明物體

• 按鍵設置型

• 檢測效果極佳

• 具備極性保護,負載短路保護

• 具擴散反射型,鏡片反射型

型錄下載

型錄下載PDF

聯絡我們

聯繫詢價

選型指南

Model	Detection method	Detecting distance（cm）	Control output	Operation mode	Light source	Protective structure	Connection
PECD-10M	Retro-reflective	30~1000mm	NPN	Light on+Dark on	Red LED	IP67	2M cable
PECD-02P2P	Diffuse reflective	30~200mm	PNP	Light on+Dark on	Red LED	IP67	M12 4pin connector +2M cable

訂購型號

PECD

詳細規格

MODEL	PECD-10M	PECD-10MP	PECD-02	PECD-02P
輸出	NPN	PNP	NPN	PNP
反射類型	鏡片反射型	鏡片反射型	擴散反射型	擴散反射型
檢測距離	30~1000mm	30~1000mm	30~200mm	30~200mm
消耗電流	20mA max
光點尺寸	3~5mm
應差	5%↓
波長	650nm
電壓	DC12~24V±10%
反應頻率	5mS
環境溫度	-10°C ~+50°C
環境濕度	35%~85%
儲存溫度/濕度	-20°C ~+60°C / 2%~62%
耐振率	10-55HZ,1.5mm雙振福,在X/Y/Z各方向達1H
耐衝擊率	500m/s²雙振福,在X/Y/Z各方向3次
防護等級	IP65
電源保護等級	Class II
輸出指示燈	橘色LED
電源指示燈	綠色LED
靈敏度調節	按鍵設置型
模式	NO / NC 可切換
連接方式	2M出線型

產品尺寸:（單位：毫米）

應用

Upload Image...

PECD-3D圖檔
