PEDR Series – PBT type photoelectric sensor

超韌性耐酸鹼PBT強化塑膠外殼
防護等級 IP67,防水耐油
全系列: 換裝方便,多種接線方式
檢測距離：

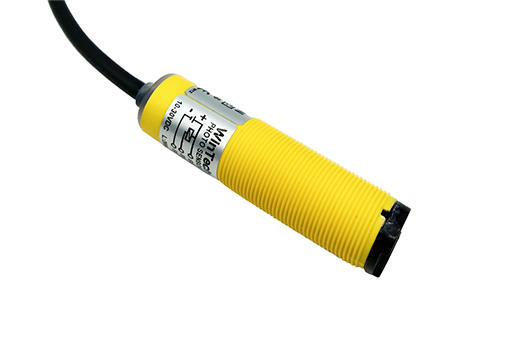

• 擴散反射 : 5CM ～ 1M。

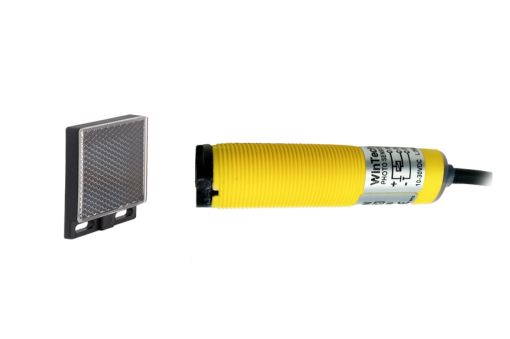

• 鏡片反射 : 1M ～ 3M。

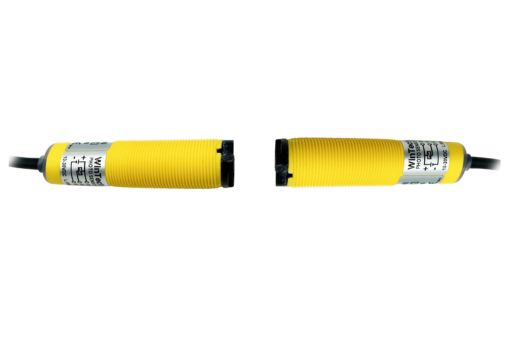

• 對照式 : 10M ～ 20M。

型錄下載

型錄下載PDF

聯絡我們

聯繫詢價

選型指南

Model	Detection method	Detecting distance（cm）	Control output	Operation mode	Light source	Protective structure	Connection
PEDR-100N	Diffuse reflective	100cm	NPN	Light on+Dark on	Infrared	IP67	2M cable
PEDR-M300PRC	Retro-reflective	300cm	PNP	Light on+Dark on	Red LED	IP67	M12 connector
PEDR-T1000N2P	Thru-beam	1000cm	NPN	Light on+Dark on	Infrared	IP67	M12 4Pin connector+2M cable

	擴散反射型	鏡片反射型	透過型（對照型）
投光用發光二極體	紅外線	紅光 / 紅外線	紅外線
檢出距離	10cm / 40cm / 100cm	1M / 3M	10M / 20M
應差距離	檢測距離的10% 以下
迴路保護	極性迴路保護、短路保護、突波吸收保護
控制輸出	入光 ON / 遮光 ON 旋鈕切換
工作電壓	10-30V DC ( 漣波 (p-p)10 %含 )
漏洩電流	<30mA
負載電流	DC 30V 100mA 以下
應答週波數	動作．復歸均在400 Hz . 1ms
操作指示燈	紅色 LED
保護等級	IEC 規格 IP 67 / JEM規格 IP67g （耐浸形，耐油形）
使用周圍溫度	動作時 -25℃ to 70℃ ，保存時 -30℃ to 80℃ （但不可結冰，結霧）
使用周圍濕度	35 to 95 % RH ，保存時 35 to 95 % RH
使用周圍照明度	白熱燈：受光面照明度 5,000 lx以下太陽光：受光面照明度 10,000 lx以下
絕緣阻抗	20MΩ以上（DC 500V MEGA）充電部和外殼間
耐衝擊係數	500 m/S （約50g）X,Y,Z 各方持續 3 次
耐振動係數	10-55 Hz ; 1.5mm X,Y,Z 各方持續 2 小時
耐電壓	AC1000V 50 / 60Hz 1min 充電部和外殼間
接線方式/材質	導線引出型 : 3C / 4.8 Ø * 2M PVC 耐油電線 / 2C / 4.8 Ø * 2M PVC 耐油電線 C型 - M12連接器型 : PP P型 - 快速接頭型 : PVC
材質	外殼：PBT強化塑膠檢測面：壓克力起子：塑鋼鎖緊螺帽：ABS L型支架 : 鐵鍍鎳（加購）
