選型指南

Model	Detection method	Detecting distance（cm）	Control output	Operation mode	Light source	Protective structure	Connection
PEDV-300N	Background removing	30cm	NPN	Light on+Dark on	Red LED	IP64	2M cable
PEDV-300PC	Background removing	30cm	PNP	Light on+Dark on	Red LED	IP64	M12 connector

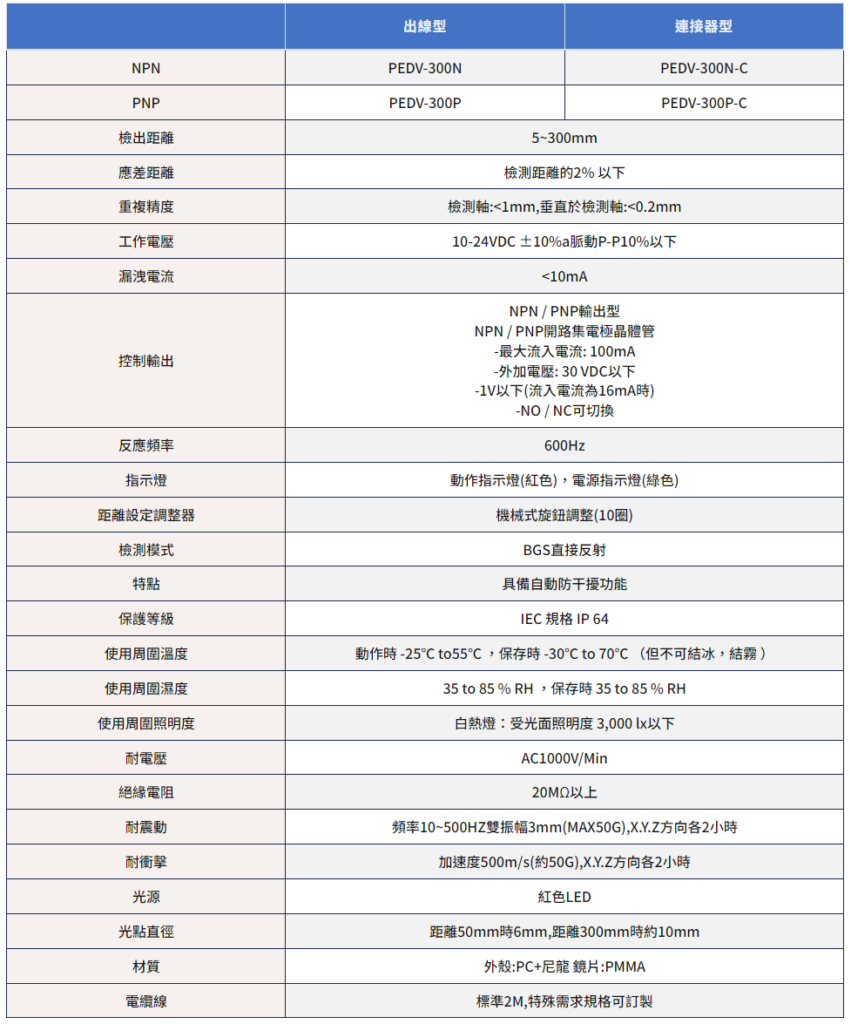

訂購型號

	出線型	連接器型
NPN	PEDV-300N	PEDV-300N-C
PNP	PEDV-300P	PEDV-300P-C
檢出距離	5~300mm
應差距離	檢測距離的2% 以下
重複精度	檢測軸:<1mm,垂直於檢測軸:<0.2mm
工作電壓	10-24VDC ±10%a脈動P-P10%以下
漏洩電流	<10mA
控制輸出	NPN / PNP輸出型 NPN / PNP開路集電極晶體管 -最大流入電流: 100mA -外加電壓: 30 VDC以下 -1V以下(流入電流為16mA時) -NO / NC可切換
反應頻率	600Hz
指示燈	動作指示燈(紅色)，電源指示燈(綠色)
距離設定調整器	機械式旋鈕調整(10圈)
檢測模式	BGS直接反射
特點	具備自動防干擾功能
保護等級	IEC 規格 IP 64
使用周圍溫度	動作時 -25℃ to55℃ ，保存時 -30℃ to 70℃ （但不可結冰，結霧）
使用周圍濕度	35 to 85 % RH ，保存時 35 to 85 % RH
使用周圍照明度	白熱燈：受光面照明度 3,000 lx以下
耐電壓	AC1000V/Min
絕緣電阻	20MΩ以上
耐震動	頻率10~500HZ雙振幅3mm(MAX50G),X.Y.Z方向各2小時
耐衝擊	加速度500m/s(約50G),X.Y.Z方向各2小時
光源	紅色LED
光點直徑	距離50mm時6mm,距離300mm時約10mm
材質	外殼:PC+尼龍鏡片:PMMA
電纜線	標準2M,特殊需求規格可訂製
