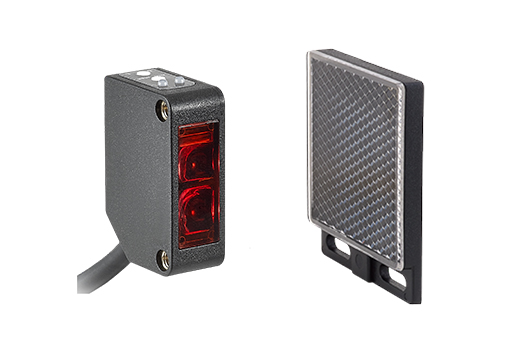

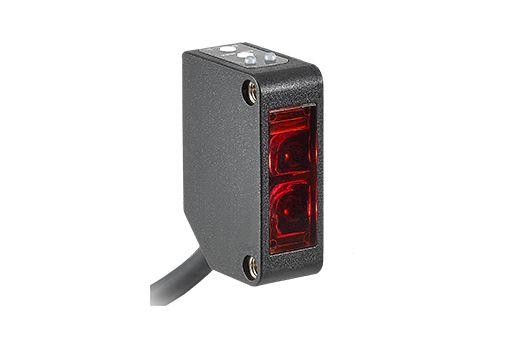

PEDZ Series – Mini type photoelectric sensor

迷你輕巧外型,輕鬆省空間
防護等級 IP67,防水耐油

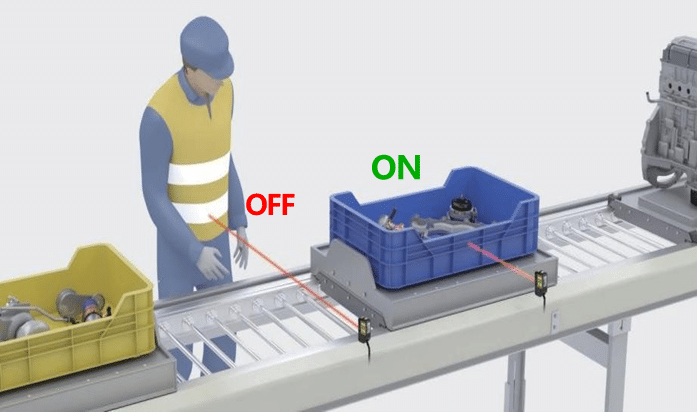

應用範圍廣泛
檢測距離：
• 擴散反射 : 5CM ～ 1M。
• 鏡片反射 : 1M ～ 3M。
• 對照式 : 10M ～ 15M。

型錄下載

型錄下載PDF

聯絡我們

聯繫詢價

選型指南

Model	Detection method	Detecting distance（cm）	Control output	Operation mode	Light source	Protective structure	Connection
PEDZ-50N	Diffuse reflective	50cm	NPN	Light on+Dark on	Infrared	IP67	2M cable
PEDZ-M300PRC	Retro-reflective	300cm	PNP	Light on+Dark on	Red LED	IP67	M12 connector
PEDZ-T1500N2P	Thru-beam	1500cm	NPN	Light on+Dark on	Infrared	IP67	M12 4Pin connector+2M cable

	擴散反射型	鏡片反射型	透過型（對照型）
NPN	PEDZ-10N型 / PEDZ-100N型 / PEDZ-80NR型	PEDZ-M300NR型	PEDZ-T1000N型
PNP	PEDZ-10P型 / PEDZ-100P型 / PEDZ-80PR型	PEDZ-M300PR型	PEDZ-T1000P型
檢出距離	10cm / 100cm / 80cm	300cm	1000cm
投光用發光二極體	紅外線	紅光 / 紅外線	紅外線
應差距離	檢測距離的10% 以下
迴路保護	極性迴路保護、短路保護、突波吸收保護
控制輸出	入光 ON / 遮光 ON 旋鈕切換
工作電壓	10-30V DC ( 漣波 (p-p)10 %含 )
漏洩電流	<30mA			發射 : 30mA 以下接收 : 15mA 以下
負載電流	DC12~24V±10% 鏈波(p-p) 10%以下
應答週波數	動作．復歸各< 1ms
負載電流	100mA max.
殘留電壓	負載電流 < 15mA ： 0.3V以下。負載電流 < 100mA ： 0.8V以下。
控制輸出	NO / NC可切換。(集極開路)
保護等級	IEC 規格 IP 67 / JEM規格 IP67g （耐浸形，耐油形）
使用周圍溫度	動作時 -25℃ to 70℃ ，保存時 -30℃ to 80℃ （但不可結冰，結霧）
使用周圍濕度	35 to 95 % RH ，保存時 35 to 95 % RH
指示燈	動作指示燈(橘色)，電源指示燈(綠色)
接線方式/材質	導線引出型 : 3C / 4.8 Ø * 2M PVC 耐油電線 / 2C / 4.8 Ø * 2M PVC 耐油電線 C型 - M12連接器型 : PP P型 - 快速接頭型 : PVC
材質	外殼：聚對苯二甲酸丁二酯樹脂(PBT樹脂) 外殼投光/受光部：檢聚碳酸酯(PC樹脂) 起子：塑鋼 L型支架 : 鐵鍍鎳

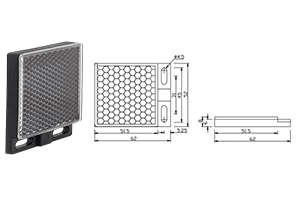

PEDZ-3D
