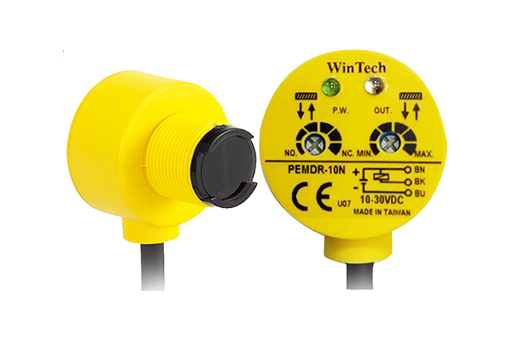

PEMDR Series – Circular type photoelectric sensor

特殊外型設計,適用多種產業設備
防護等級IP67,防水耐油
定位、計數、安全防護等自動化應用廣泛
檢測距離：
• 擴散反射 : 5CM ～ 1M。

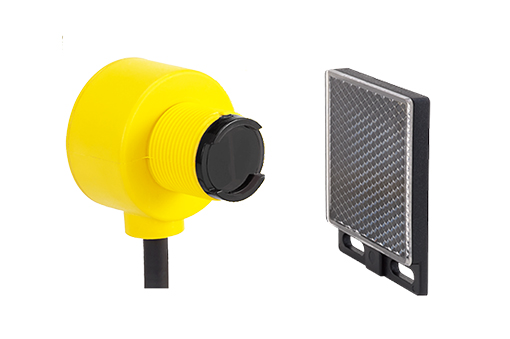

• 鏡片反射 : 1M ～ 3M。
• 對照式 : 10M ～ 20M。

型錄下載

型錄下載PDF

聯絡我們

聯 繫 詢 價

選型指南

ModelDetection methodDetecting distance（cm）Control outputOperation modeLight sourceProtective structureConnection
PEMDR-100NDiffuse reflective 100cmNPNLight on+Dark on InfraredIP672M cable
PEMDR-M300PRCRetro-reflective 300cmPNP Light on+Dark on Red LED IP67M12 connector
PEMDR-T1000N2PThru-beam1000cmNPNLight on+Dark on InfraredIP67M12 4Pin connector+2M cable

訂購型號

PEMDR

Please enable JavaScript in your browser to complete this form.

詳細規格

擴散反射型鏡片反射型透過型（對照型）
投光用發光二極體紅外線紅光 / 紅外線紅外線
檢出距離10cm / 40cm / 100cm1M / 3M10M / 20M
應差距離檢測距離的10% 以下
迴路保護極性迴路保護、短路保護、突波吸收保護
控制輸出入光 ON / 遮光 ON 旋鈕切換
工作電壓10-30V DC ( 漣波 (p-p)10 %含 )
漏洩電流<30mA
負載電流DC 30V 100mA 以下
應答週波數動作．復歸 均在400 Hz . 1ms
操作指示燈紅色 LED
保護等級IEC 規格 IP 67 / JEM規格 IP67g （耐浸形，耐油形）
使用周圍溫度動作時 -25℃ to 70℃ ，保存時 -30℃ to 80℃ （但不可結冰，結霧 ）
使用周圍濕度35 to 95 % RH ，保存時 35 to 95 % RH
使用周圍照明度白熱燈：受光面照明度 5,000 lx以下
太陽光：受光面照明度 10,000 lx以下
絕緣阻抗20MΩ以上（DC 500V MEGA）充電部和外殼間
耐衝擊係數500 m/S （約50g）X,Y,Z 各方持續 3 次
耐振動係數10-55 Hz ; 1.5mm X,Y,Z 各方持續 2 小時
耐電壓AC1000V 50 / 60Hz 1min 充電部和外殼間
接線方式/材質導線引出型 : 3C / 4.8 Ø * 2M PVC 耐油電線 / 2C / 4.8 Ø * 2M PVC 耐油電線
C型 - M12連接器型 : PP
P型 - 快速接頭型 : PVC
材質外殼：PBT強化塑膠
檢測面：壓克力
起子：塑鋼
鎖緊螺帽：ABS
L型支架 : 鐵鍍鎳 （加購）
重量導線引出型： 85 g M12連接器型：28g 快速接頭型： 89g導線引出型： 102g M12連接器型： 45g 快速接頭型： 106g導線引出型： 155 g M12連接器型： 41g 快速接頭型： 162g

產品尺寸
